1、不損傷導線360°無限制旋轉傳輸數據信號；
2、電源和控制信號傳輸結合；
3、金對金觸點保證超長壽命，密封式設計，高防護，免維護；
4、運轉平滑，力矩低；
5、極低電氣噪音，低接觸電阻，無摩擦；
6、高帶寬傳輸能力，兼容多數據總線協議，模擬和數字信號的轉換。

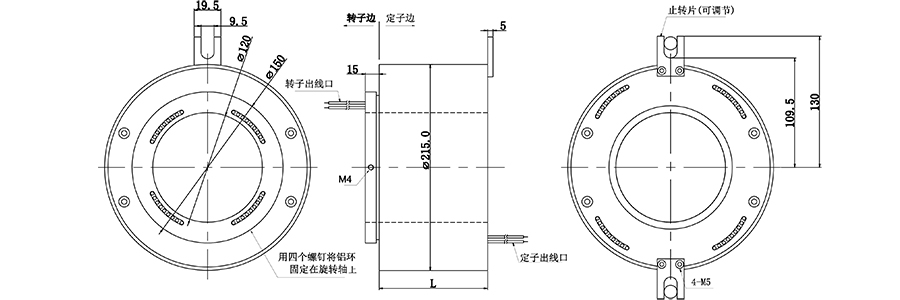

產品圖紙
型號列表
|
產品型號 |
線路數 | 長度L（mm） | |
| 10A或以上 | 信號或0-5A | ||
| ZHT120-2*10A | 2*10A | 0 |
|
| ZHT120-4*10A&12*2A | 4*10A | 12*2A |
|
技術參數
|
技術參數 |
|||
|
通路數 |
2線 |
工作壽命 |
≥6000萬轉 |
|
認 證 |
CE、RoHS |
轉速范圍 |
0-250rpm |
|
工作濕度 |
0~85%RH |
工作溫度 |
-20℃+60℃ |
|
觸點材質 |
貴金屬/金-金 |
外殼材料 |
鋁合金 |
|
額定電壓 |
0~240 VDC/VAC |
防護等級 |
IP51（更高需求可定制） |
|
絕緣電阻 |
500MΩ@250VDC/AC |
耐壓強度 |
500V@50HZ，60s無擊穿 |
|
防護等級 |
IP51（更高需求可定制） |
導線長度 |
250mm，可以定制線長、線徑、顏色 |
|
轉動扭矩 |
0.05N.m+0.02N.m/6路 |
導線規格 |
耐高溫鍍銀鐵氟龍 #AWG14# |
注意：1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關.
2、電氣噪音與工作轉速，電流，電壓精密相關.
導線色碼
| 導線色碼表 | ||||||
| 環數 |
1 |
2 | 3 | 4 | 5 | 6 |
| 顏色 | 黑 | 褐 | 紅 | 橙 | 黃 | 綠 |
| 環數 | 7 | 8 | 9 | 10 | 11 | 12 |
| 顏色 | 藍 | 紫 | 灰 | 白 | 粉紅 | 淺藍 |
| 環數 | 13 | 14 | 15 | 16 | 17 | 18 |
|
顏色 |
白黑 | 白褐 | 白紅 | 白橙 | 白黃 | 白綠 |
|
環數 |
19 | 20 | 21 |
22 |
23 | 24 |
|
顏色 |
白藍 | 白紫 | 白灰 | 透明 | 白粉 | 白淺藍 |
■ 環路數 ■ 外殼材料
■ 防護等級 ■ 更高轉數■ 導線長度 ■ 端子接插件
■ 專用導線 ■ 工作溫度
■ 防鹽霧
■ 外殼可反裝■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
