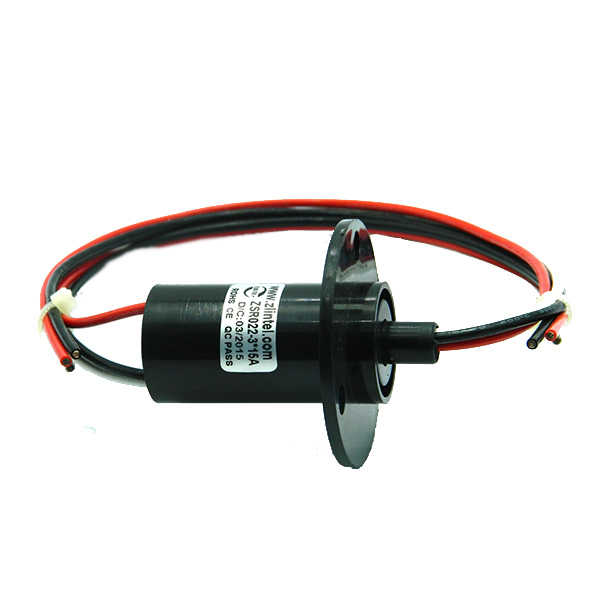

ZSR022-3R15A帽式導電滑環產品特點：
1、精密緊湊的內部結構設計360°旋轉通電，導線不會相互纏繞，不絞斷線；
2、穩定平滑、低扭力的順暢運行可同時對電信號、高清視頻、高頻信號、指令控制、數據傳輸、伺服電機等多種信號、功率的混合傳輸；
1、精密緊湊的內部結構設計360°旋轉通電，導線不會相互纏繞，不絞斷線；
2、穩定平滑、低扭力的順暢運行可同時對電信號、高清視頻、高頻信號、指令控制、數據傳輸、伺服電機等多種信號、功率的混合傳輸；
3、導電環采用V槽設計經軍工級進口耐磨金處理，保證極低電阻波動和超長工作壽命。
| 技術參數 | |||
| 通路數（線數） | 3 線 | 額定電流 | 15 安/線 |
| 額定電壓 | 0~240 VDC/VAC | 轉速范圍 | 0-250rpm |
| 接觸點材質 | 貴金屬：金-金 | 導電環材質 | 低電阻耐磨銅合金貴金屬材質 |
| 絕緣電阻 | 500MΩ@250VDC/AC | 耐壓強度 | 500V@50HZ，60s無擊穿 |
| 接觸電阻變化值 | 靜態≤8mΩ | 工作溫度 | -20℃+60℃ |
| 外 徑 | ?22 mm | 外殼材料 | 工程塑料或金屬材質 |
| 導線規格 | 耐高溫鐵氟龍AWG26# 低電阻鍍銀鐵氟龍線 | 導線長度 | 200mm，可以定制線長、線徑、顏色 |
| 認 證 | CE、RoHS | 防護等級 | IP51 |
注意：
1、產品使用壽命和工作速度、工作溫度、濕度及負載等使用條件強相關。
2、電氣噪音與工作轉速，電流，電壓精密相關。
導線色碼表
線序號
顏色
線序號
顏色
線序號
顏色
線序號
顏色
1
黑
2
黃
3
紅
可選項
■ 環路數
■ 外殼材料
■ 防護等級
■ 更高轉數
■ 導線長度
■ 端子接插件
■ 專用導線
■ 防鹽霧
■ 工作溫度
■ 外殼可反裝?
■ 環路數
■ 外殼材料
■ 防護等級
■ 更高轉數
■ 導線長度
■ 端子接插件
■ 專用導線
■ 防鹽霧
■ 工作溫度
■ 外殼可反裝?
典型應用
■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
■ 閉路監控云臺
■ 機械手
■ 醫療衛生設備
■ 旋轉工作平臺
■ 流水線生產、工業控制設備
